Kort svar: en enfase motor kan kjøre fra en trefase forsyning, men bare når den mates med en faseleder pluss nøytral ved spenningen som er stemplet på navneskiltet. Den kan aldri bruke alle tre fasene samtidig; den tredje lederen forblir ubrukt. Hvis systemet ikke har nøytral, eller den tilgjengelige spenningen ikke samsvarer med navneskiltet, vil motoren enten nekte å starte eller overopphetes og svikte.
Det er svaret i to setninger. Det som følger forklarer hvorfor, viser hva hver vanlige trefaseforsyning faktisk leverer, og dekker det omvendte spørsmålet som folk flest egentlig stiller: hvordan kjøre en trefasemotor når enfasestrøm er alt du har.
Hvorfor en enfasemotor ikke kan bruke alle tre fasene
En enfasemotor har to forsyningsterminaler. Inne i rammen sitter en hovedløpsvikling, vanligvis en hjelpe- eller startvikling, og en kondensator eller sentrifugalbryter som slipper hjelpeviklingen ut når rotoren når hastighet. Startskjemaet antar en sinusformet spenning påført over to punkter.
En trefase forsyning er laget av tre ledere hvis spenninger sitter 120 elektriske grader fra hverandre. En to-terminal enhet kan bare bygge bro over to av disse punktene, enten fase til fase eller fase til nøytral. På grunn av det er de virkelige spørsmålene smalere enn overskriftsspørsmålet:
- Spenningsmatch: tilsvarer den tilgjengelige enfasespenningen verdien på motorens merkeskilt?
- Nøytral vei: i et fireledersystem, er en nøytral tilstede ved motoren og dimensjonert for motorstrøm?
- Startstrøm: kan grenen håndtere tre til fem ganger løpende strøm som trekkes i en brøkdel av et sekund ved hver start?
Hva hver trefaseforsyning faktisk leverer
"Tre-fase" er ikke én spenning, og det er der de fleste feil starter. Tabellen nedenfor viser systemene du møter i Nord-Amerika, Europa og eksportmarkedene, og hva en enfasemotor ser på hver av dem.
| Forsyningssystem | Fase-til-fase | Fase-til-nøytral | Kan en 230 V enfasemotor gå? |
|---|---|---|---|
| 120/208 V wye, 4-leder | 208 V | 120 V | Nei, 120 V er langt under merkeskiltet |
| 277/480 V wye, 4-leder | 480 V | 277 V | Nei, 277 V overoppheter en 230 V vikling |
| 400/230 V wye, 4-leder (IEC) | 400 V | 230 V | Ja, fase til nøytral, akkurat som designet |
| 240 V delta, 3-leder | 240 V | Ingen | Ja, linje til linje, hvis motoren er klassifisert 240 V |
| 240 V delta med høyt ben, 4-leder | 240 V | 120 V på to ben, 208 V på det høye beinet | Nei for 230 V; kun 120 V-motorer passer til belysningsbena |
En 230 V-motor tåler omtrent pluss eller minus 10 prosent, så omtrent 207 V til 253 V. Utenfor dette båndet er en tilbakespoling eller en erstatning neste trinn.
Hvor skaden vanligvis skjer
Tre feilmønstre står for nesten alle serviceanrop om dette emnet.
Linje-til-linje-tilkobling med feil spenning
En 230 V-motor som havnet over to linjer i et 400 V-system ser 400 V. Isolasjonsspenningen stiger umiddelbart, driftskondensatoren svikter vanligvis først, og viklingen følger ofte i løpet av minutter.
Ingen nøytral, eller en underdimensjonert en
Tretråds deltasystemer har ingen nøytral i det hele tatt, så det er ingen enfaset vei tilgjengelig på maskinen. I firetrådssystemer er nøytralen noen ganger en tynn kontrollleder som aldri var ment å føre motorstrøm. Den må dimensjoneres til grenkretsen, ikke til et pilotlys.
Kjøring av en enfase motor fra en trefase VFD
En standard frekvensomformer med trefaseutgang kan ikke kjøre en kondensatorstartmotor. Den pulsede utgangen virker mot kondensatoren og sentrifugalbryteren, og hjelpeviklingen er ikke posisjonert for å akseptere et syntetisk roterende felt. Omformere med dedikert enfaseutgang finnes, men startkretsen må omarbeides med den involverte motorleverandøren, ikke improviseres på stedet.
Det omvendte spørsmålet: Kjøre en trefasemotor på enfasestrøm
De fleste som søker etter dette emnet står faktisk overfor det motsatte problemet: en trefasemotor på stedet med kun enfasestrøm tilgjengelig. Det korte svaret er det samme i ånden, aldri koble det direkte.
Sett en trefasemotor på en enfaset linje og det er ikke noe roterende magnetfelt. Rotoren sitter stille, motoren brummer, strømmen stiger mot låst rotornivå, og overbelastningen utløses eller viklingen brenner. Hver gangbare metode nedenfor skaper den manglende tredje fasen kunstig.
| Metode | Hvordan det fungerer | Brukbar kraft | Passer best til |
|---|---|---|---|
| Direkte tilkobling | Kun to avledninger, ikke noe roterende felt | Ingen | Aldri, dette ødelegger motoren |
| Statisk faseomformer | Kondensatorer skaper en start- og driftsfase | Omtrent 50 til 60 prosent av navneskiltet | Lette, sporadiske belastninger uten vanskelig start |
| Roterende faseomformer | En tomgangsmotor genererer den tredje fasen | Nærmere 100 prosent | Butikker med flere maskiner som trenger reelt startmoment |
| VFD med enfase inngang | Likeretter og inverter syntetiserer tre faser | Omtrent 50 prosent med mindre de er overdimensjonerte | En motor som også trenger hastighetskontroll |
| Bytt ut med en enfase motor | Passer motoren til forsyningen på hånden | 100 prosent av den nye vurderingen | Laster opp til omtrent 3 HK ved 230 V |
To tall avgjør om konvertering er verdt bryet. Standard fulllaststrømtabeller setter en 230 V enfasemotor på omtrent 8 A for 1 HK, 17 A for 3 HK og 28 A for 5 HK, med en startstøt tre til fem ganger høyere. Og når en VFD mates fra enfaset, konsentreres inngangsstrømmen til færre enheter, så stasjonen må være dimensjonert for omtrent det dobbelte av motorstrømmen for å holde likeretteren og DC-bussen innenfor deres klassifiseringer.
Enkeltfase eller trefaset: Hva som faktisk endres
Når begge forsyningene er tilgjengelige, kommer avgjørelsen ned til fem målbare forskjeller.
- Startmoment: en trefasemotor utvikler omtrent 200 til 300 prosent av full belastningsmoment ved start; en kondensatorstart enfasemotor klarer omtrent 150 til 200 prosent, og en permanent delt kondensatordesign mye mindre.
- Strøm per hestekrefter: trefasemaskiner trekker omtrent halvparten av strømmen til en enfasemotor med samme karakter, så kabler, kontaktorer og overbelastninger er mindre og billigere.
- Effektivitet og effektfaktor: begge kjører høyere på trefase, og det er grunnen til at premium effektivitetsprogrammer er skrevet rundt dem.
- Rammestørrelse: for samme hestekrefter er en enfasemotor vanligvis en eller to rammestørrelser større og merkbart tyngre.
- Praktisk tak: over ca. 3 HK slutter enfasealternativet å gi mening på grunn av startstrøm og lederstørrelse. En mer omfattende sammenligning av konstruksjon og ytelse er dekket i vår sammenbrudd av enfase- og trefasemotorforskjeller .
En sjekkliste før du kobler noe
- Fotografer navneskiltet: spenning, fase, frekvens, hestekrefter, fulllastforsterkere og servicefaktor.
- Mål tilførselen ved tilkoblingspunktet med en sann RMS-måler, både fase-til-fase og fase-til-nøytral, ideelt under belastning.
- Bekreft at nøytralen eksisterer og samsvarer med grenkretsens klassifisering.
- Kontroller at kontaktor og overbelastningsrelé passer til motorstrømmen og driftssyklusen.
- Inspiser kondensatorene og kontroller at sentrifugalbryteren beveger seg fritt før du bruker en gammel motor på nytt.
- Bekreft rotasjonen før du kobler til det drevne utstyret, og tilpass kabinettet til støv, utvasking eller utendørs forhold.
Tilpass motoren til forsyningen du har
Hvis forsyningen er 230 V enfaset og belastningen holder seg under ca. 3 HK, er en helt lukket kondensatorstart- og kjøremotor vanligvis det enkleste svaret, og den unngår konverteringsutstyr helt.
Enfase helt lukket kondensator Start Kjør motor Verdt å se for 230 V enfasebelastninger under ca. 3 HK, og tilbyr et helt lukket kondensatorstart- og kjørealternativ som unngår konverteringsutstyr. Se produkt → Der trefase kraft allerede er i bygningen, gjør en førsteklasses trefasemaskin i en 48 eller 56 ramme den samme jobben med lavere strøm, bedre startmoment og lengre levetid.
Trefaset fraksjonell hestekrefter Premium Effektivitetsmotor Verdt å se der trefaset strøm er tilgjengelig, denne 48–56 rammers førsteklasses effektivitetsmotor passer til lette industrielle belastninger med lavere strøm og lengre levetid. Se produkt → Hvis det drevne utstyret trenger variabel hastighet, men kun enfasestrøm er tilgjengelig, omgår en EC-motor hele konverteringsproblemet, fordi elektronikken håndterer kommutering og selve motoren ikke har noen startkondensator eller sentrifugalbryter for å kjempe med en stasjon.

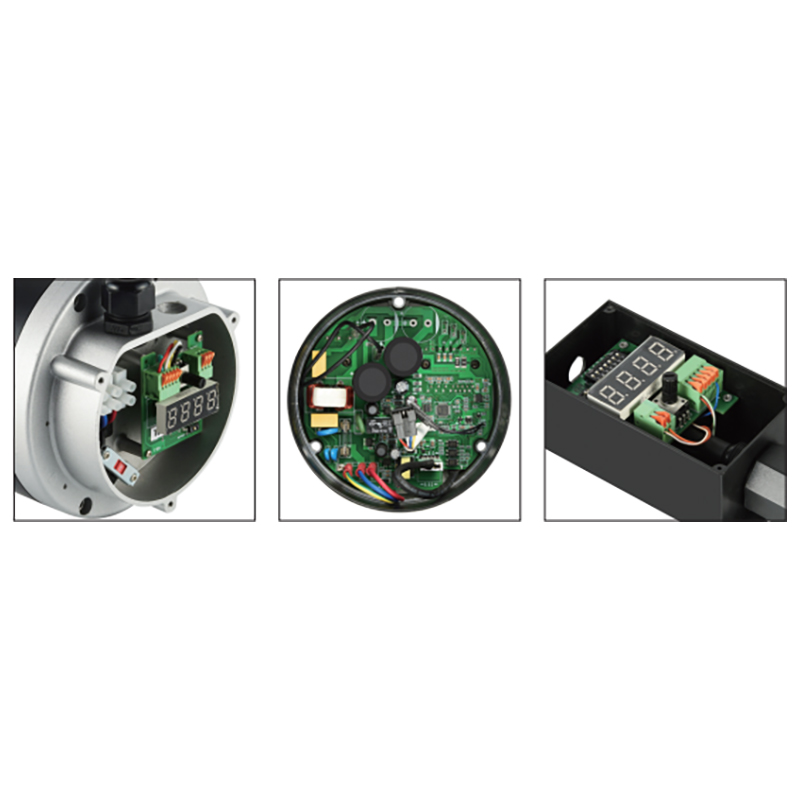

NEMA Frame EC-motor for enfaset utstyr med variabel hastighet Verdt å se for utstyr med variabel hastighet på enfasestrøm, unngår denne NEMA 48-ramme EC-motoren startkondensatorer og sentrifugalbrytere mens den håndterer kommutering elektronisk. Se produkt → Rammestørrelser, kapslingstyper og effektivitetsnivåer må stilles opp som et sett, noe som er lettere når én leverandør dekker både enfase- og trefasefamilier. WAYLEAD bygger NEMA- og IEC-design fra 48 til 250 rammer, i dryppsikker, helt lukket og TENV-konstruksjon, slik at den samme lasten kan matches til hvilken forsyning stedet faktisk har.
Ofte stilte spørsmål
Kan en enfase motor kjøre på to linjer i en trefase forsyning?
Ja, forutsatt at linje-til-linje-spenningen tilsvarer merkeskiltets klassifisering. En 240 V motor på et 240 V deltasystem er en normal installasjon. Det er fortsatt enfaset strøm, og den tredje linjen går ubrukt.
Hva skjer hvis jeg kobler en 230 V enfasemotor til en 400 V-forsyning?
Viklingen ser omtrent 74 prosent overspenning. Magnetiseringsstrømmen stiger bratt, kondensatoren er overbelastet, og viklingen overopphetes i løpet av minutter. Resultatet er vanligvis en brent løpsvikling og en bulet kondensator.
Kan en VFD kjøre en enfasemotor fra en trefaseforsyning?
En standard trefase utgangsstasjon kan ikke. Enfasede utgangsdrivenheter finnes, men startkondensatoren og sentrifugalbryteren må omarbeides og motoren må tåle omformerens bølgeform. For de fleste ettermonteringer er det billigere å bytte ut motoren enn å tilpasse den.
Hvor stor kan en enfasemotor være før trefase er det beste valget?
Kondensatorstart enfasemotorer er lett tilgjengelige opp til ca. 3 HK, og av og til 5 HK, ved 230 V. Fulllaststrømmen ved disse størrelsene, henholdsvis 17 A og 28 A, pluss en startstøt tre til fem ganger høyere, gjør vanligvis trefase til det praktiske valget over 2 til 3 HK.
Regelen som holder dette enkelt: match motoren til forsyningen du har, i stedet for å tvinge en motor inn på en forsyning den aldri er designet for. Les merkeskiltet, mål spenningsfasen til nøytral og fase til fase, bekreft nøytralen, og kontroller startstrømmen mot grenbeskyttelsen. Når noen av disse fire kontrollene mislykkes, er svaret en annen motor, ikke en annen tilkobling.
