Å velge mellom a vertikal motor , a enfase motor , og en trefase motor er en av de mest konsekvensbeslutninger i valg av industrielt utstyr – og å gjøre feil kan bety bortkastet energi, for tidlig feil og kostbar nedetid. Det korte svaret: vertikal motors er definert av deres monteringsorientering og brukes i applikasjoner som pumper og kjøletårn; enfase motorer passer lavt strømforbruk i boliger og lett kommersiell bruk; og trefase motors leverer overlegen effektivitet og dreiemoment for tunge industrielle operasjoner. For å forstå nyansene til hver enkelt, krever imidlertid en nærmere titt på design, ytelsesdata, kostnader og brukstilfeller i den virkelige verden.
Hva er en vertikal motor og hvorfor er orienteringen viktig?
A vertikal motor er ikke bare en standard motor snudd på siden – det er en helt spesialkonstruert maskin designet for å operere med akselen pekende nedover (eller oppover i noen konfigurasjoner). Orienteringen endrer fundamentalt hvordan interne komponenter håndterer tyngdekraft, smøring og skyvebelastninger, noe som gjør hyllevare horisontale motorer uegnede erstatninger.
Den mest kritiske mekaniske forskjellen er aksiallagerdesignet. I en vertikal motor , rotoren – sammen med den vedlagte pumpeakselen, impelleren og eventuell væskesøyle over den – utøver kontinuerlig nedadgående skyvekraft. Standard horisontale motorlagre er ikke konstruert for å absorbere denne aksiale belastningen. Vertikale motorer har derfor trykklagre vurdert for tusenvis av pund nedadgående kraft, vanligvis ved bruk av vinkelkontakt eller koniske rullelagerkonfigurasjoner.
De viktigste designfunksjonene til vertikale motorer
Vertikale motorer deler flere spesialiserte designfunksjoner som skiller dem fra sine horisontale motstykker:
- Drivkraftbæreevne: Konstruert for å håndtere både upthrust- og downthrust-krefter, ofte vurdert fra 500 lbf opp til 50 000 lbf i store pumpedrevne motorer.
- Alternativer for hul skaft eller solid skaft: Vertikale motorer med hulaksel lar pumpeakselen passere gjennom motoren, noe som forenkler kobling og justering. Dette er den vanligste konfigurasjonen i kommunale vann- og avløpspumpestasjoner.
- NEMA P-base eller C-face monteringsflenser: Standardiserte flenser sikrer at motoren bolter seg direkte på pumpehodet, og eliminerer behovet for en separat bunnplate eller koblingsbeskyttelse.
- IP55 eller IP65 kapslingsklassifisering: Fordi vertikale motorer ofte er installert utendørs eller i våte pumpegroper, er inntrengningsbeskyttelse på høyt nivå standard.
- Forbedret ventilasjon: Kjøleluft må strømme oppover mot tyngdekraften; vertikale motorer har redesignede viftesammenstillinger og kanalbaner for å forhindre hot spots i statoren.
Typiske bruksområder for vertikale motorer
Vertikale motorer dominerer applikasjoner der en vertikal aksel er mekanisk nødvendig:
- Dypbrønnsturbinpumper for kommunal vannforsyning (effektområde: 5 HK til 4000 HK)
- Kjøletårnvifter og induserte trekkvifter i HVAC-systemer
- Vertikale inline pumpedrivere for industrielle prosesssløyfer
- Vanningspumpestasjoner i landbrukssektorer
- Kondensat- og kjelematepumper i kraftproduksjonsanlegg
Enfasemotor: arbeidshesten til bolig- og lette kommersielle innstillinger
A enfase motor kjører på enfaset vekselstrøm (120V eller 240V i Nord-Amerika, 230V i det meste av Europa) og er det dominerende valget for fraksjonerte til små integrerte hestekrefter - vanligvis under 5 HK. Dens utbredte bruk stammer fra den universelle tilgjengeligheten av enfasestrøm i hjem, gårder og små bedrifter, ikke fra overlegen ingeniørytelse.
I motsetning til trefase motors , a enfase motor kan ikke starte selv fra en enfaset forsyning alene. En enfaset vekselstrøm produserer et pulserende - i stedet for roterende - magnetfelt, som ikke gir noe netto startmoment i seg selv. Produsenter løser dette med hjelpestartmekanismer, som gir opphav til de viktigste undertypene av enfasemotorer.
Typer enfasemotorer
- Kondensator-Start Induction-Run (CSIR): Bruker en startkondensator (typisk 100–400 µF) for å skape et faseskift i hjelpeviklingen, og produserer nok startmoment (200–350 % av fulllastmoment) for kompressorer og pumper. Kondensatoren kobles fra med en sentrifugalbryter når motoren når ~75 % av nominell hastighet.
- Kondensator-start kondensator-kjøring (CSCR): Legger til en driftskondensator for å opprettholde en nesten tofaset tilstand under drift, og forbedrer effektfaktoren og effektiviteten med 5–10 % sammenlignet med CSIR-motorer. Vanlig i klimaanlegg og kjøleskap.
- Delt fase (motstand-start): Hjelpeviklingen har høyere motstand og lavere induktans enn hovedviklingen, noe som skaper en beskjeden faseforskyvning. Startmomentet er lavere (100–175 % FLT) og startstrømmen er høy (600–800 % FLT). Egnet for vifter, blåsere og små apparater med lettstartende belastninger.
- Permanent delt kondensator (PSC): En enkelt løpskondensator forblir i kretsen til enhver tid. Denne designen produserer lavt startmoment, men fungerer stille og effektivt, noe som gjør den til førstevalget for direktedrevne HVAC-viftemotorer og små sirkulatorer.
- Skyggelagt stangmotor: Den enkleste og minst kostbare enfasemotoren; skyggespoler skaper en forsinket magnetisk fluks i deler av hver pol. Svært lavt startmoment og effektivitet (15–35 %). Brukes i lette applikasjoner: små vifter, skrivebordsvifter, apparater.
Trefasemotor: Ryggraden i industriell kraft
Den trefase motor er den mest effektive, pålitelige og kostnadseffektive elektriske motortypen for industriell bruk. Den er selvstartende, produserer jevnt kontinuerlig dreiemoment og oppnår fulllasteffektiviteter på 92–97 % i moderne premium-effektivitetsdesign – overgår betydelig enfase motorer med samme effekt.
Trefaset vekselstrøm gir tre overlappende spenningsbølgeformer, hver forskjøvet med 120°. Når den brukes på statorviklingene til en trefase motor , produserer de et kontinuerlig roterende magnetfelt som induserer en rotorstrøm og genererer dreiemoment - uten noen ekstra startvikling, kondensator eller sentrifugalbryter. Denne enkelheten oversetter direkte til lavere produksjonskostnader, lavere vedlikehold og lengre levetid.
Hvorfor trefasemotorer dominerer industrien
- Høyere effektivitet: IE3 (Premium Efficiency) og IE4 (Super Premium Efficiency) trefasemotorer oppnår fulllasteffektivitet over 95 % ved 30 HK, mot 85–90 % for sammenlignbare enfasedesign.
- Strømtetthet: En trefasemotor produserer 150 % mer effekt per kilo kobber og jern sammenlignet med en tilsvarende enfasemotor.
- Jevn dreiemomentlevering: Trefase kraft produserer konstant øyeblikkelig kraft, og eliminerer dreiemomentpulsasjonene som er tilstede i enfasesystemer (som topper to ganger per syklus). Dette reduserer vibrasjoner, støy og mekanisk belastning på drevet utstyr.
- Bredt effektområde: Tilgjengelig fra brøk HK til 50 000 HK trefase motors egnet for alle skalaer av industriell drift.
- Enkel hastighetskontroll: Variable Frequency Drives (VFDs) pares sømløst med trefase induksjonsmotorer, noe som muliggjør 20–60 % energibesparelser i applikasjoner med variabel belastning som pumper, vifter og kompressorer.

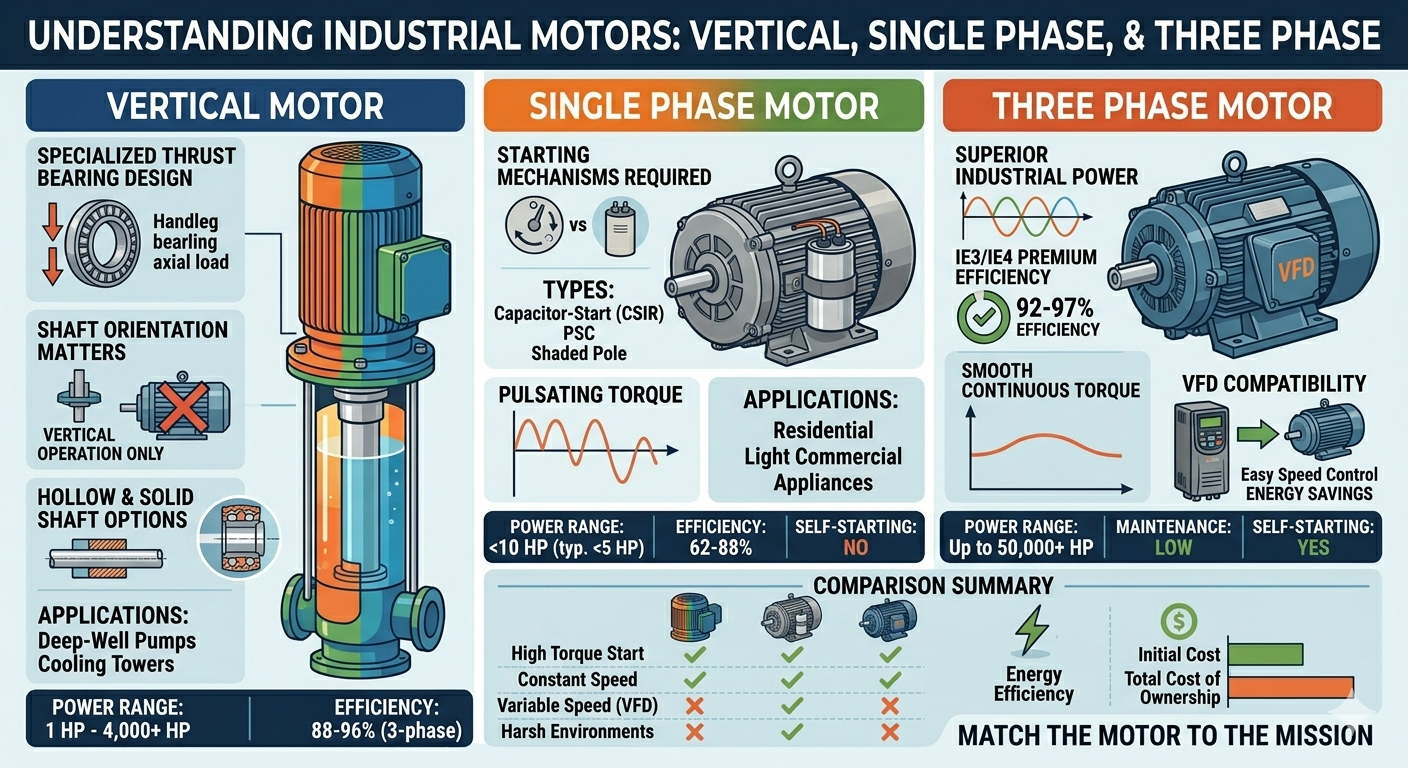

Omfattende sammenligning: Vertikal motor vs. enfasemotor vs. trefasemotor
Den table below provides a direct side-by-side comparison across the most important selection criteria:
| Parameter | Vertikal motor | Enfase motor | Trefase motor |
|---|---|---|---|
| Monteringsorientering | Vertikal (skaft ned eller aksel opp) | Horisontal (vanligvis) | Horisontal eller vertikal |
| Strømforsyning | 1-fase eller 3-fase | Enfase (120V/240V) | Trefase (208–690V) |
| Typisk kraftområde | 1 HK – 4000 HK | 1/20 HK – 10 HK | 0,25 HK – 50 000 HK |
| Effektivitet ved full belastning | 88–96 % (3-fase versjon) | 62–88 % | 85–97 % |
| Selvstartende | Ja (med 3-fase forsyning) | Nei (krever starthjelp) | Ja |
| Dreiemoment Glatthet | Glatt (3-fase) | Pulserende | Glatt (konstant) |
| Trykklager | Spesialisert heavy-duty | Standard radial | Standard radial |
| VFD-kompatibilitet | Ja (3-phase version) | Begrenset / anbefales ikke | Utmerket |
| Vedlikeholdskompleksitet | Moderat – Høy | Lav – Moderat | Lavt |
| Startkostnad (relativ) | Høy | Lavt | Middels |
| Primære applikasjoner | Dypbrønnpumper, kjøletårn | Hvitevarer, små VVS, verktøy | Industri, kompressorer, transportører |
Tabell 1: Side-ved-side teknisk og kommersiell sammenligning av vertikal motor, enfasemotor og trefasemotor på tvers av 11 nøkkelutvalgskriterier.
Energiforbruk og totale eierkostnader: Tallene forteller historien
Effektivitetsforskjeller mellom motortyper oversettes direkte til driftskostnader. Tenk på et eksempel fra den virkelige verden: en 5 HK (3,73 kW) pumpemotor som kjører 6000 timer per år med en strømpris på $0,12/kWh.
| Motortype | Effektivitet (%) | Inngangseffekt (kW) | Årlig energi (kWh) | Årlig kostnad (USD) |
|---|---|---|---|---|
| Enfase motor (CSIR) | 82 % | 4.55 | 27.300 | $3276 |
| Trefase motor (IE2) | 90 % | 4.14 | 24.840 | $2 981 |
| Trefase motor (IE3) | 93,6 % | 3.99 | 23.940 | $2 873 |
Tabell 2: Sammenligning av årlige energikostnader for en 5 HK pumpemotor som kjører 6000 timer/år til $0,12/kWh. IE3 trefasemotor sparer $403/år sammenlignet med en sammenlignbar enfasemotor.
Over en 10-års levetid, bytte fra en enfasemotor til en IE3 trefase motor sparer ca 4030 dollar i strøm alene — mer enn kjøpesummen for mange motorer i dette størrelsesområdet. Når det skaleres til et anlegg med 50 slike motorer, overstiger de årlige besparelsene $20 000.
Hvordan velge riktig motor: et praktisk beslutningsrammeverk
Den correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.
Trinn 1: Vurder tilgjengelig strømforsyning
Hvis installasjonsstedet kun har enfasestrøm (vanlig i boliger, landbruksgårder og små detaljhandelsenheter), en enfase motor er ofte det eneste levedyktige alternativet uten kostbare infrastrukturoppgraderinger. Hvis trefasestrøm er tilgjengelig - slik det vanligvis er i fabrikker, næringsbygg og kommunale anlegg - a trefase motor bør være standardvalget for enhver belastning over 1 HK, noe som gir bedre effektivitet og lavere langsiktige kostnader.
Trinn 2: Bestem krav til akselretning
Hvis det drevne utstyret (pumpe, vifte, agitator) krever en vertikal aksel, en spesialbygd vertikal motor er obligatorisk. Forsøk på å bruke en standard horisontal motor i vertikal orientering ugyldiggjør garantier, kompromitterer lagersmøringen og forkorter levetiden dramatisk. Lageroljebadet i en horisontal motor er ikke kalibrert for vertikal drift - olje vil samle seg i bunnen og sulte ut det øvre lageret.
Trinn 3: Match motor til belastningsegenskaper
- Høye startmomentbelastninger (kompressorer, transportører med tung last): Bruk en trefase motor med Design B eller Design C dreiemomentegenskaper, eller en CSIR enfase motor hvis kun enfase strøm er tilgjengelig.
- Laster med variabel hastighet (pumper, vifter, vifter): A trefase motor sammenkoblet med en VFD er den optimale løsningen. Enkelfase VFD-er finnes, men er mindre effektive og mindre pålitelige.
- Kontinuerlig 24/7 drift: Prioriter alltid IE3 eller høyere trefase motors ; energibesparelsen rettferdiggjør premieprisen innen 12–24 måneder.
- Intermitterende driftssykluser (små apparater, elektroverktøy): A enfase motor er tilstrekkelig og mer økonomisk.
Installasjons- og vedlikeholdshensyn
Beste praksis for vertikal motorinstallasjon
Riktig montering av en vertikal motor er avgjørende for å oppnå vurdert levetid. Nøkkeltrinn inkluderer:
- Kontroller at pumpens utløpshøyde er klassifisert for motorens vekt og skyvebelastning.
- Kontroller aksiallagerets forhåndsbelastningsinnstillinger i henhold til produsentens spesifikasjonsark før oppstart.
- Bruk en kalibrert momentnøkkel på alle monteringsbolter; ujevn flenssetting forårsaker vibrasjoner og lagerfeil.
- Fettsmurte lagre bør smøres på nytt med 2000–4000 timers intervaller; oljesmurte design krever kvartalsvise oljenivåkontroller.
- Utfør vibrasjonsanalyse ved igangkjøring for å etablere en grunnlinje - enhver avlesning over 0,1 in/s (hastighet) ved lagerhuset krever undersøkelse.
Enfase motorvedlikeholdstips
Den centrifugal switch and capacitors in a enfase motor er de primære feilpunktene. Vedlikeholdsrutiner bør omfatte:
- Inspiser sentrifugalbryterkontakter årlig for slitasje og karbonavleiringer; skift ut hvis gropdannelsen overstiger 0,5 mm dybde.
- Teststart og kjør kondensatorer med en kapasitansmåler; erstattes hvis kapasitansen er mer enn 10 % under nominell verdi.
- Overvåk driftstemperatur — a enfase motor kjører varmt (over klasse B isolasjonsgrense på 130°C) indikerer overbelastning, dårlig ventilasjon eller sviktende kondensator.
Trefase motorvedlikeholdstips
Den inherent simplicity of a trefase motor betyr at vedlikehold først og fremst er forebyggende:
- Utfør isolasjonsmotstand (megger) tester årlig; en sunn motor bør lese over 100 MΩ ved 1000V DC.
- Sjekk fasebalansen ved motorklemmene – spenningsubalanse som overstiger 1 % forårsaker en uforholdsmessig 6–10 % økning i motorvarmen.
- Smør lagrene i henhold til produsentens tidsplaner; oversmøring er like skadelig som undersmøring.
- Overvåk motorstrømmen med en klemmemåler ved hvert serviceintervall; en gradvis strømøkning signaliserer ofte lagerslitasje eller viklingsdegradering før fullstendig feil.
Ofte stilte spørsmål (FAQ)
Q1: Kan en vertikal motor brukes horisontalt?
Nei. A vertikal motor bør aldri brukes i horisontal stilling. Lagersystemet, smørebeholderne og kjøleluftstrømmen er alle designet for vertikal drift. Å kjøre den horisontalt vil føre til rask lagersvikt, oljelekkasjer og overoppheting innen timer eller dager etter drift.
Q2: Kan en enfasemotor konverteres til å kjøre på trefaset strøm?
Ikke direkte. A enfase motor har viklinger designet for en fase. Imidlertid kan en faseomformer (roterende eller statisk) generere trefase strøm fra en enfaset forsyning, slik at trefase motor å operere der kun enfasestrøm er tilgjengelig — en mer praktisk løsning enn omvendt.
Q3: Hvorfor varer trefasemotorer lenger enn enfasemotorer?
Trefase motorer har ingen kondensatorer, startbrytere eller hjelpeviklinger - komponentene som oftest svikter enfase motors . Det jevne, kontinuerlige dreiemomentet reduserer også mekanisk belastning på lagre og viklinger. Et godt vedlikeholdt trefase motor kan fungere pålitelig i 20–30 år, mot 10–15 år for en sammenlignbar enfaseenhet under lignende forhold.
Q4: Hva betyr "hul aksel" i en vertikal motor?
Et hult skaft vertikal motor har en rørformet rotoraksel med en åpen senterboring som gjør at pumpesøylens aksel kan passere helt gjennom motoren. Pumpeakselen er festet til motorrotoren via en justerbar hodemutter på toppen av motoren, noe som eliminerer behovet for en ekstern akselkobling. Denne designen forenkler justeringen og reduserer den totale høyden på pumpe-motorenheten.
Q5: Er en enfasemotor egnet for en brønnpumpe?
For jetpumper med grunne brønner og små nedsenkbare fartøyer (under 1,5 HK), a enfase motor er ofte brukt og helt adekvat. For dypbrønnsturbinpumper som krever mer enn 5 HK – eller for enhver pumpe i kommersielle eller kommunale omgivelser – en vertikal motor med en trefase motor drivsystem anbefales sterkt for pålitelighet og energieffektivitet.
Q6: Hva er servicefaktoren i motorspesifikasjoner, og er den forskjellig mellom motortyper?
Servicefaktor (SF) er en multiplikator som indikerer hvor mye over merkeskilteffekten en motor kan operere kontinuerlig uten skade. De fleste enfase motors bære en SF på 1,25–1,35, mens standard trefase motors er vanligvis vurdert til SF 1,15. Vertikale motorer for pumpeservice er vanligvis spesifisert til SF 1,0 til 1,15, fordi deres trykklagre er dimensjonert nøyaktig for nominell belastning og gir mindre mekanisk margin.
Konklusjon: Match motoren til oppdraget
Denre is no universally "best" motor — only the right motor for a specific application. A vertikal motor er det eneste riktige valget når et vertikalt akselgrensesnitt er nødvendig; ingen mengde tekniske løsninger gjør en horisontal motor til en trygg erstatning. A enfase motor er fortsatt den praktiske og kostnadseffektive løsningen for applikasjoner med lav effekt der kun enfasestrøm er tilgjengelig. Og en trefase motor er det optimale valget for praktisk talt alle industrielle, kommersielle og tunge applikasjoner der trefaset strøm er tilgjengelig – og tilbyr overlegen effektivitet, lang levetid, jevnt dreiemoment og sømløs VFD-integrasjon.
Den data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency trefase motor gjenvinnes mange ganger i energisparing. For anlegg som ønsker å redusere driftskostnader og karbonavtrykk samtidig, oppgradering av aldring enfase motorer til IE3 trefase motors — der kraftinfrastrukturen tillater det — er en av de høyeste ROI-investeringene som er tilgjengelige innen industriell energistyring.
